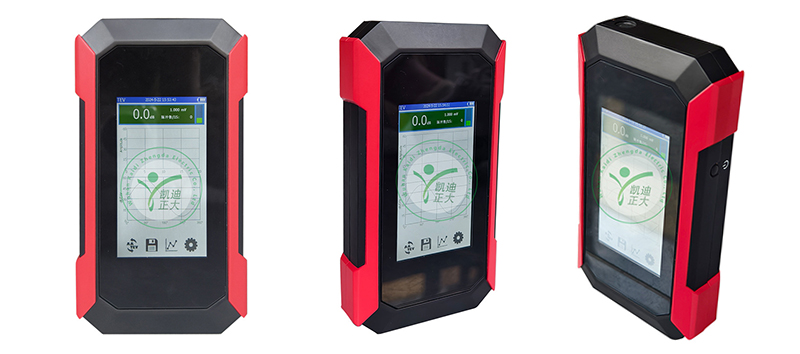

武漢凱迪正大股份有限公司始終致力于為客戶提供優質的電力檢測設備與技術服務。近日，在公司向客戶交付KDJE-IV便攜式高頻局放檢測裝置之際，我們向客戶進行專業的應用培訓，確保客戶能夠熟練掌握設備功能與使用流程。KDJE-IV裝置集地電波、超聲波、特高頻及高頻電流檢測功能于一體，可全面應用于開關柜、變壓器、GIS、電纜等關鍵電力設備的絕緣狀態監測。

  我們向客戶詳細介紹了主機結構：前端內置TEV與超聲波傳感器，底部設有SD卡槽、Type-C充電口、耳機接口及外接傳感器接口。開機僅需輕按右側電源鍵，關機則長按5秒，操作簡便。
  TEV模式：開機默認進入TEV檢測，將主機前端緊貼開關柜金屬表面，讀取dB值。我們強調需先測量環境背景值，再對比柜體值，若差值超過20dB，則可能存在放電。
  超聲波模式：點擊屏幕切換至AA模式，將傳感器對準柜體縫隙，通過耳機監聽放電聲，結合dB值與圖譜綜合判斷。

我們現場演示了外接傳感器的使用方法：
  接觸式超聲傳感器：用于變壓器、GIS，需涂抹耦合劑確保良好接觸；
  HFCT傳感器：卡接在電纜接地線上，自動識別傳感器類型并切換通道；
  UHF傳感器：對準GIS絕緣盆子，接收特高頻信號。

我們重點講解了PRPD與PRPS圖譜的功能：
  PRPD圖反映放電與相位關系，用于識別放電類型；
  PRPS圖展示幅值、相位與時間的三維關系，更利于分析動態放電過程。
  客戶可通過SD卡導出數據，使用配套上位機軟件生成檢測報告，支持PDF/Excel格式，便于存檔與匯報。

  局部放電（簡稱“局放”）是絕緣劣化的重要征兆，若不及時檢測與處理，極易引發設備故障甚至重大停電事故。武漢凱迪正大股份有限公司推出的KDJE-IV便攜式高頻局放檢測裝置，正是一款針對該問題而設計的高精度、多功能檢測工具，廣泛應用于各類電力設備的絕緣狀態監測與評估。

  KDJE-IV便攜式高頻局放檢測裝置基于地電波（TEV）、超聲波（US）、特高頻（UHF）及高頻電流（HFCT）等多種檢測原理，具備廣泛的適用性與高度的靈活性，可覆蓋從發電、輸配電到用電全鏈條中的關鍵設備檢測需求。

開關柜局放檢測
  在配電房中，開關柜是局放高發區域。KDJE-IV內置TEV與超聲波傳感器，可在設備不停電的情況下，通過柜體表面檢測到內部放電信號。TEV傳感器捕捉電磁波信號，超聲波傳感器識別聲波振動，兩者結合可有效區分內部放電與外部干擾，實現對開關柜絕緣狀態的快速診斷與分級預警。

變壓器局放定位
  變壓器內部若存在絕緣缺陷，會產生特定頻率的超聲波信號。KDJE-IV配備外置接觸式超聲波傳感器，通過耦合劑吸附在變壓器箱體表面，可精準捕捉放電信號，并結合PRPD/PRPS圖譜分析放電類型與嚴重程度，為檢修決策提供可靠依據。

GIS設備特高頻檢測
  氣體絕緣組合電器（GIS）結構復雜，局放信號易被金屬外殼屏蔽。AST751采用特高頻（UHF）傳感器，通過絕緣盆子或觀察窗接收300MHz~2GHz的高頻電磁波，有效避開常規電暈干擾，實現對GIS內部放電的靈敏檢測與類型識別。

電纜高頻電流檢測
  電力電纜的局放信號常通過接地線傳播。KDJE-IV搭配高頻電流傳感器（HFCT），卡接在電纜接地線上，可非侵入式地檢測脈沖電流信號，適用于電纜終端、中間接頭等部位的局放監測，支持pC級放電量評估。

架空線路與絕緣子檢測
  針對高空設備，KDJE-IV配備超聲波聚波器，可遠距離接收放電產生的超聲波信號，實現對絕緣子、架空線路等設備的帶電檢測，尤其適用于野外、山區等復雜環境。
